Dati Iniziali

Dati Tecnici

Il progetto richiede che siano rispettate le seguenti condizioni:

  • Portata massima: 100000 kg;
  • Corsa della pedana: 8673mm;
  • Velocità di salita/discesa: 0,3m/s;
  • Dimensioni della struttura dove sarà allocato il meccanismo (qui sotto visualizzate).

Tavole

Inoltre ci sono state fornite alcune tavole di esempio da cui prendere spunto per il nostro lavoro (sistema di montanti), ed altre che riguardano pezzi comunemente utilizzati dall'azienda nei suoi lavori, che ci è stato consigliato di utilizzare (catene, cuscinetti e cilindri).

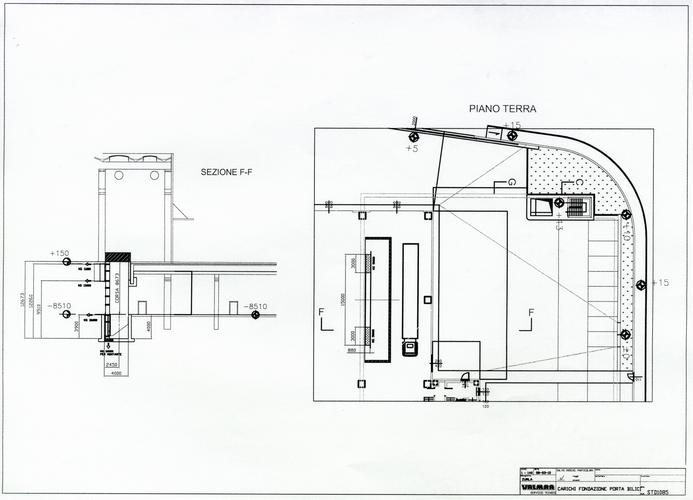

Pianta dell'edificio

Edificio visto dall'alto

Loading... Loading...

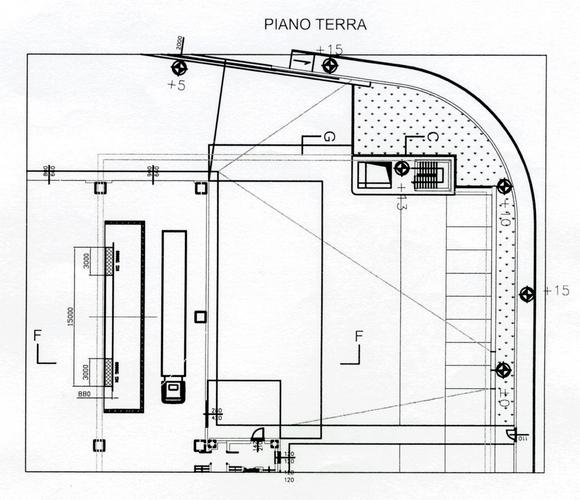

Zoom sulla pianta

Parte di tavola, pianta

Loading... Loading...

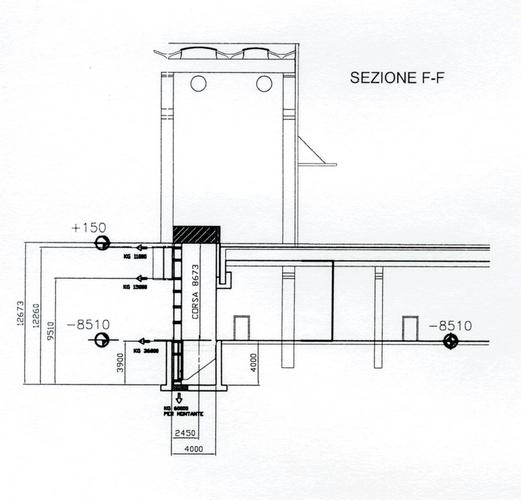

Zoom sulla sezione

Parte di tavola, sezione

Loading... Loading...

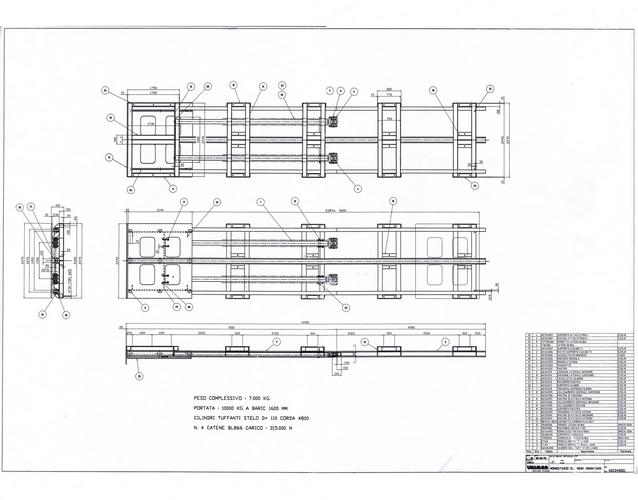

Sistema di Montanti

Esempio di sistema di montanti per il sollevamento

Loading... Loading...

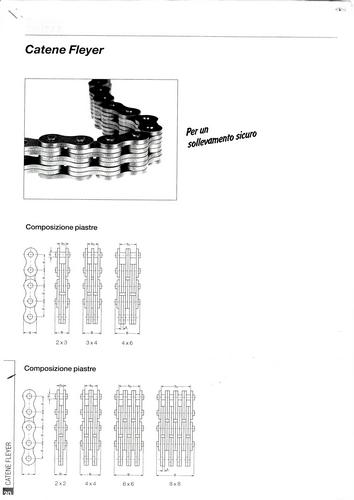

Tabella sulle catene - 1

Catene di tipo Fleyer, pagina 1

Loading... Loading...

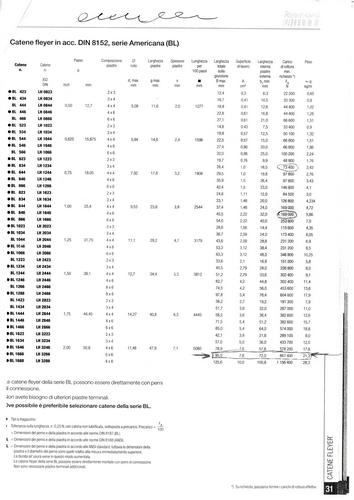

Tabella sulle catene - 2

Catene di tipo Fleyer, pagina 2

Loading... Loading...

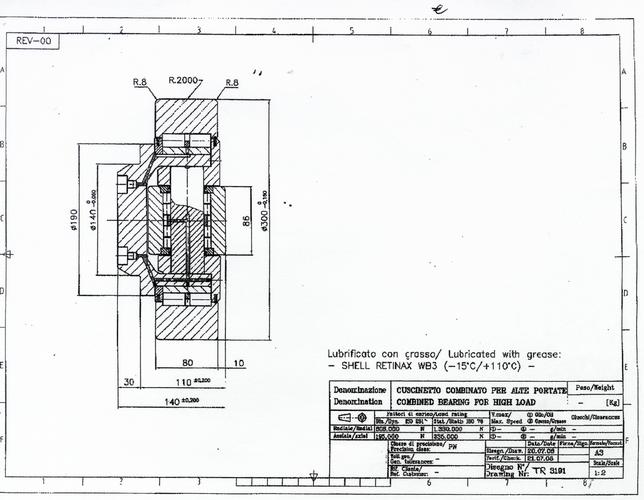

Cuscinetto

Cuscinetto ad effetto combinato, utilizzato dall'azienda Valmar srl

Loading... Loading...

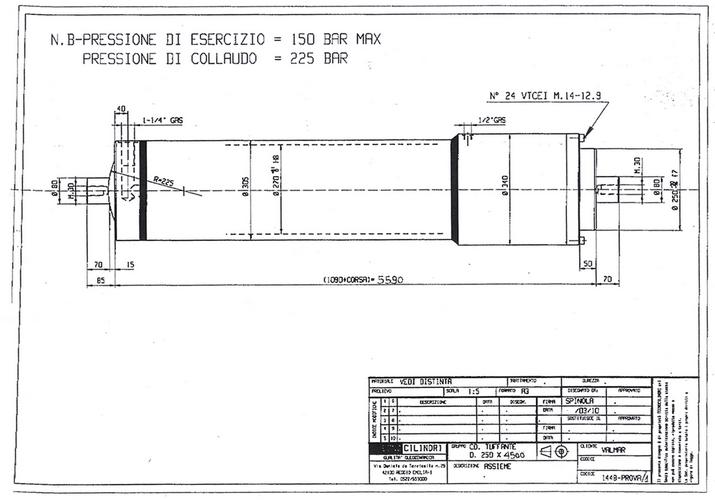

Cilindro

Cilindro con stelo tuffante, utilizzato dall'azienda Valmar srl

Loading... Loading...
