RAGGI DI RACCORDO
La concentrazione di sforzi risultante da angoli appuntiti e dalla mancanza di un adeguato raggio di raccordo è in cima alla lista delle cause per cedimento.
La figura illustra l’effetto della concentrazione di sforzi alla base di nervature per mancanza di raggi di raccordo.
Le zone A e B sono vulnerabili anche a fronte di un momento torcente piccolo.

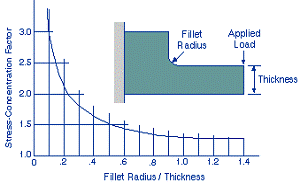

Gli sforzi crescono rapidamente in assenza di raggio di raccordo. Un incremento anche lieve del raggio di raccordo può ridurre il fattore di concentrazione degli sforzi drasticamente.
Come regola, il raggio interno dovrebbe essere 30-50% dello spessore nominale della parete, con un valore minimo di 0.020 inch. Il raggio esterno dovrebbe essere pari a quello interno più lo spessore di parete. In questo modo lo spessore di parete si mantiene costante e la concentrazione di sforzi è minimizzata.
